Badanie przypadku:Maszyna do obcinania ścieków i osłon precyzyjnych

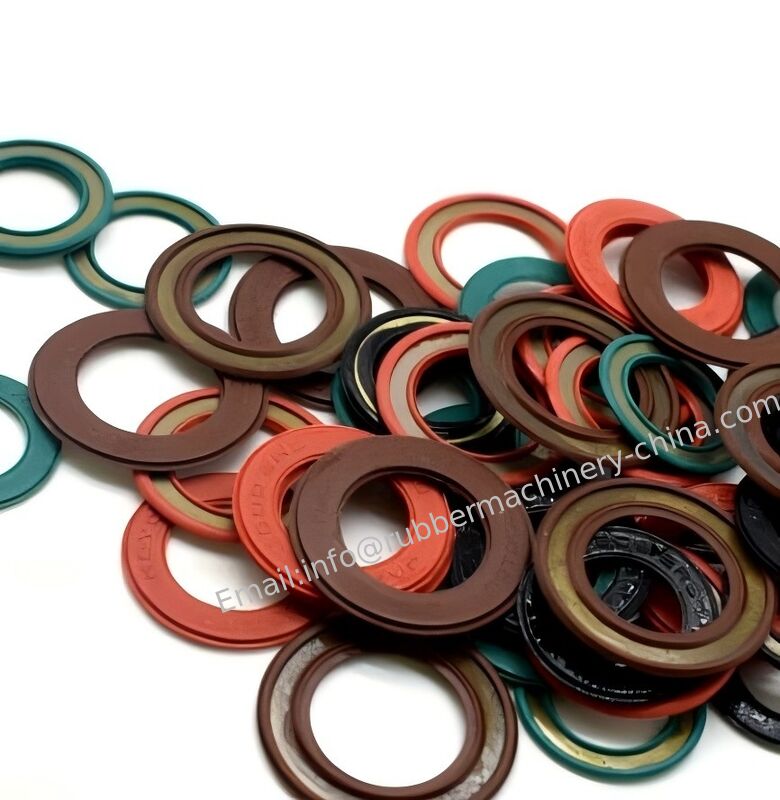

Maszyna do obcinania uszczelnień i osłon precyzyjnych łożysk

Trymer do uszczelnień precyzyjnych;

Trymer kątowy do uszczelnień łożysk;

                                                                                                      WIDEO Z PROCESU OBCINANIA NA YOUTUBE

Możesz być zainteresowany dowiedzeniem się więcej o uszczelnieniach i osłonach łożysk — oto kilka dodatkowych informacji, które mogą być pomocne.

1.Różne rodzaje uszczelnień łożysk

Niezależnie od tego, czy w pompach, silnikach, skrzyniach biegów czy przenośnikach, łożyska zależą od skutecznego uszczelnienia, aby działać niezawodnie. Wybór odpowiednich typów uszczelnień łożysk oznacza lepszą ochronę, mniej przestojów i dłuższą żywotność sprzętu.

2.Co to są uszczelnienia łożysk?

Uszczelnienie łożyska to element montowany wokół łożyska lub obudowy łożyska, aby zapobiec przedostawaniu się zanieczyszczeń (kurzu, wilgoci, zanieczyszczeń) i zatrzymać smar w komorze łożyska. Bez odpowiedniego uszczelnienia nawet wysokiej jakości łożyska mogą ucierpieć na wydajności i żywotności.

Uszczelnienia pomagają przekształcić standardowe łożyska w konfiguracje „łożysk uszczelniających” — gotowe do trudniejszych warunków i wyższej niezawodności.

3. Dlaczego wybór uszczelnienia jest krytyczny

Zastosowanie niewłaściwego typu lub materiału uszczelnienia może skutkować:

Utrata smaru → zwiększone tarcie i ciepło

Przedostawanie się zanieczyszczeń → przyspieszone zużycie lub korozja

Nagrzewanie się → przedwczesna awaria

Nieplanowana konserwacja i przestoje

Użycie odpowiednich typów uszczelnień łożysk dostosowanych do środowiska pracy i obciążeń zapewnia maksymalne wykorzystanie uszczelnionych łożysk.

4. Typowe rodzaje uszczelnień łożysk

Oto główne typy uszczelnień łożysk, które można znaleźć w zastosowaniach przemysłowych:

• Uszczelnienia stykowe

Uszczelnienia te stykają się fizycznie z torem lub pierścieniem łożyska. Ze względu na kontakt zapewniają wysoką skuteczność uszczelniania.

Typowe zastosowania: umiarkowana do niskiej prędkości, środowiska ścierne lub mokre.

Zalety: silne wykluczenie zanieczyszczeń, dobre zatrzymywanie smaru.

Wady: niewielkie dodatkowe tarcie, potencjalny wzrost temperatury.

• Uszczelnienia bezstykowe

W tej konfiguracji uszczelnienie nie styka się fizycznie z bieżnią łożyska. Zamiast tego istnieje mała szczelina lub labirynt, aby zapobiec przedostawaniu się.

Typowe zastosowania: duża prędkość, czystsze środowiska.

Zalety: mniejsze tarcie, lepsze dla prędkości.

Wady: nieco mniejsza ochrona przed drobnymi zanieczyszczeniami.

• Uszczelnienia labiryntowe

Podzbiór uszczelnień bezstykowych, uszczelnienia labiryntowe wykorzystują krętą ścieżkę (wiele rowków lub komór) do blokowania zanieczyszczeń bez bezpośredniego kontaktu.

Typowe zastosowania: sprężarki, duże maszyny obrotowe, wały turbin.

Zalety: bardzo niezawodne w warunkach dużych obciążeń, brak kontaktu tarcia.

Wady: wymaga precyzyjnego projektu/instalacji.

• Łożyska osłonowe (osłony metalowe)

Często określane jako „łożyska uszczelnione” w ogólnym sensie, łożyska te zawierają zintegrowane osłony lub pokrywy (np. metalowe płyty) w celu blokowania większych zanieczyszczeń, jednocześnie umożliwiając pozostanie smarowania.

Typowe zastosowania: silniki, wentylatory, ogólny sprzęt przemysłowy.

Zalety: niski koszt, łatwy montaż.

Wady: nie tak mocne jak pełne uszczelnienia stykowe w trudnych warunkach.

• Łożyska uszczelnione (fabrycznie uszczelnione)

Są to łożyska, które są dostarczane wstępnie nasmarowane i już wyposażone w uszczelnienie lub osłonę. Są gotowe do montażu i często bezobsługowe w zastosowaniach o umiarkowanym obciążeniu.

Typowe zastosowania: zespoły motoryzacyjne, mniejsze maszyny, ogólne zastosowanie przemysłowe.

Zalety: minimalna konserwacja, szybki montaż.

Wady: ograniczone opcje ponownego smarowania lub ekstremalnych warunków.

5.Zastosowania i przypadki użycia w branży

Poniżej przedstawiono kilka typowych scenariuszy zastosowań dla różnych typów uszczelnień łożysk:

• Pompy i sprężarki → często używają uszczelnień labiryntowych lub stykowych ze względu na trudne zanieczyszczenia płynami i ciałami stałymi.
• Silniki elektryczne i wentylatory → powszechne są łożyska osłonowe lub uszczelnione ze względu na umiarkowane środowisko i chęć niskiej konserwacji.
• Skrzynie biegów i napędy przemysłowe → mogą wymagać uszczelnień stykowych z pierścieniami podporowymi do obsługi dużych obciążeń i zanieczyszczeń.
• Motoryzacja i małe maszyny → łożyska uszczelnione (wstępnie nasmarowane) oferują szybki montaż i minimalny serwis.

Ciężki sprzęt przemysłowy

• Sprzęt górniczy - Uszczelnienia do ekstremalnych warunków dla łożysk narażonych na ścierny pył, wodę i wibracje w kruszarkach, przenośnikach i urządzeniach przesiewających
• Zastosowania w hutach stali - Ochrona łożysk w wysokich temperaturach dla ciągłych odlewów, walcowni i urządzeń procesowych działających w trudnych warunkach termicznych
• Maszyny do produkcji masy celulozowej i papieru - Specjalistyczne uszczelnienia odporne na chemikalia procesowe, parę i narażenie na wodę w łożyskach rolek i urządzeniach obrotowych
• Ciężka produkcja - Trwałe rozwiązania uszczelniające do pras, urządzeń formujących i obrabiarek o dużych naprężeniach mechanicznych
• Wytwarzanie energii - Uszczelnienia o długiej żywotności do krytycznych łożysk w turbinach, generatorach i urządzeniach pomocniczych wymagających wyjątkowej niezawodności
• Systemy transportu materiałów - Konstrukcje odporne na zanieczyszczenia do łożysk przenośników, rolek i układów napędowych w zapylonych środowiskach
• Produkcja cementu - Uszczelnienia odporne na ścieranie do łożysk narażonych na pył cementowy, klinkier i warunki wysokiej temperatury
• Sprzęt do obróbki drewna - Skuteczna ochrona przed drobnym pyłem drzewnym, żywicami i płynami chłodząco-smarującymi w zastosowaniach narzędziowych o dużej prędkości

Zastosowania w przemyśle przetwórczym

• Przetwórstwo chemiczne - Ochrona łożysk odporna na chemikalia do pomp, mieszalników i mieszadeł obsługujących media korozyjne
• Sprzęt do produkcji żywności i napojów - Uszczelnienia zgodne z FDA do zastosowań sanitarnych z odpornością na częste mycie i środki czyszczące
• Maszyny farmaceutyczne - Czyste, wolne od cząstek stałych rozwiązania uszczelniające zgodne z wymaganiami GMP i procedurami sanitarnymi
• Sprzęt naftowy i gazowy - Specjalistyczne uszczelnienia do łożysk w pompach, sprężarkach i urządzeniach procesowych obsługujących węglowodory
• Systemy uzdatniania wody - Trwała ochrona łożysk podwodnych i narażonych na działanie chemikaliów w urządzeniach do uzdatniania
• Maszyny tekstylne - Uszczelnienia wałów o dużej prędkości do urządzeń do przędzenia, tkania i wykańczania z minimalnym tarciem
• Przetwórstwo tworzyw sztucznych - Uszczelnienia odporne na temperaturę do wytłaczarek, urządzeń do formowania wtryskowego i przetwarzania polimerów
• Systemy HVAC - Niezawodne uszczelnienie łożysk wentylatorów i dmuchaw z zoptymalizowanym naciskiem na wargę dla efektywności energetycznej

Zastosowania w sprzęcie mobilnym

• Sprzęt budowlany - Wytrzymała ochrona łożysk w przegubach, piastach kół i elementach napędowych
• Maszyny rolnicze - Specjalistyczne uszczelnienia wykluczające glebę, nawozy i resztki upraw z krytycznych łożysk
• Sprzęt leśny - Solidne rozwiązania uszczelniające chroniące łożyska przed korą, sokiem i zanieczyszczeniami środowiskowymi
• Sprzęt kolejowy - Uszczelnienia o długiej żywotności do łożysk kół, silników trakcyjnych i skrzyń biegów z wydłużonymi okresami międzyobsługowymi
• Zastosowania morskie - Ochrona łożysk odporna na korozję dla układów napędowych i wyposażenia pokładowego w środowiskach słonowodnych
• Pojazdy do transportu materiałów - Niezawodne uszczelnienie dla wózków widłowych, ładowarek i sprzętu mobilnego działającego w różnych warunkach
• Wsparcie lotnicze- Uszczelnienia o wysokiej wydajności dla sprzętu działającego w środowiskach lotniskowych z narażeniem na paliwo odrzutowe i płyn hydrauliczny
• Transport specjalistyczny - Niestandardowe rozwiązania uszczelniające dla unikalnych pojazdów i systemów transportowych ze specyficznymi wyzwaniami środowiskowymi
